| 品牌：欣一 | 型号：Q611F-25P | 材质：不锈钢 |
| 结构形式：浮动球球阀 | 连接形式：螺纹 |

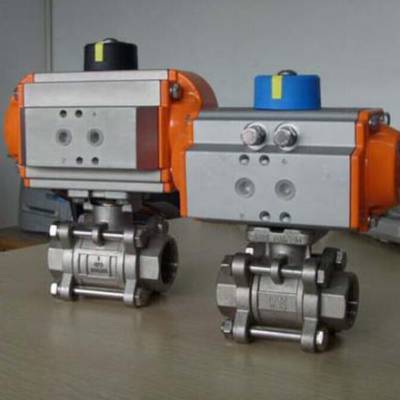

Q611F-25P不锈钢气动球阀
Q611F-16C内螺纹气动球阀介绍：Q611F-16C内螺纹气动球阀工作原理：
一、介绍：
Q611F内螺纹气动球阀及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的***工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
二、性能规范
公称通径DN(mm) | 6-100 | |
公称压力PN(MPa) | 1.6 | |
公称压力PS(MPa) | 强度试验 | 2.4 |
密封试验 | 1.8 | |
三、安装尺寸表：
口径 | 尺寸(mm) | 气动装置型号(仅供参考) | |||||||||
三段式 | 对焊式 | 承插爆式 | |||||||||
G | L | D | L | d | D | L | d | D1 | A | ||
6 | 1/4 | 65 | 11.6 | 65 | 11.6 | 18 | 65 | 11.6 | 14.1～14.3 | 9.5 | GTD52 |
10 | 3/8 | 65 | 12.7 | 65 | 12.7 | 18 | 65 | 12.7 | 17.55～17.8 | 9.5 | GTD52 |
15 | 1/2 | 67 | 15 | 67 | 15.8 | 24 | 67 | 15 | 21.7～21.95 | 9.5 | GTD52 |
20 | 3/4 | 82 | 20 | 82 | 20 | 28 | 82 | 20 | 27.05～27.3 | 11.1 | GTD63 |
25 | 1 | 91 | 25 | 91 | 25 | 34 | 91 | 25 | 33.8～34.05 | 12.7 | GTD63 |
